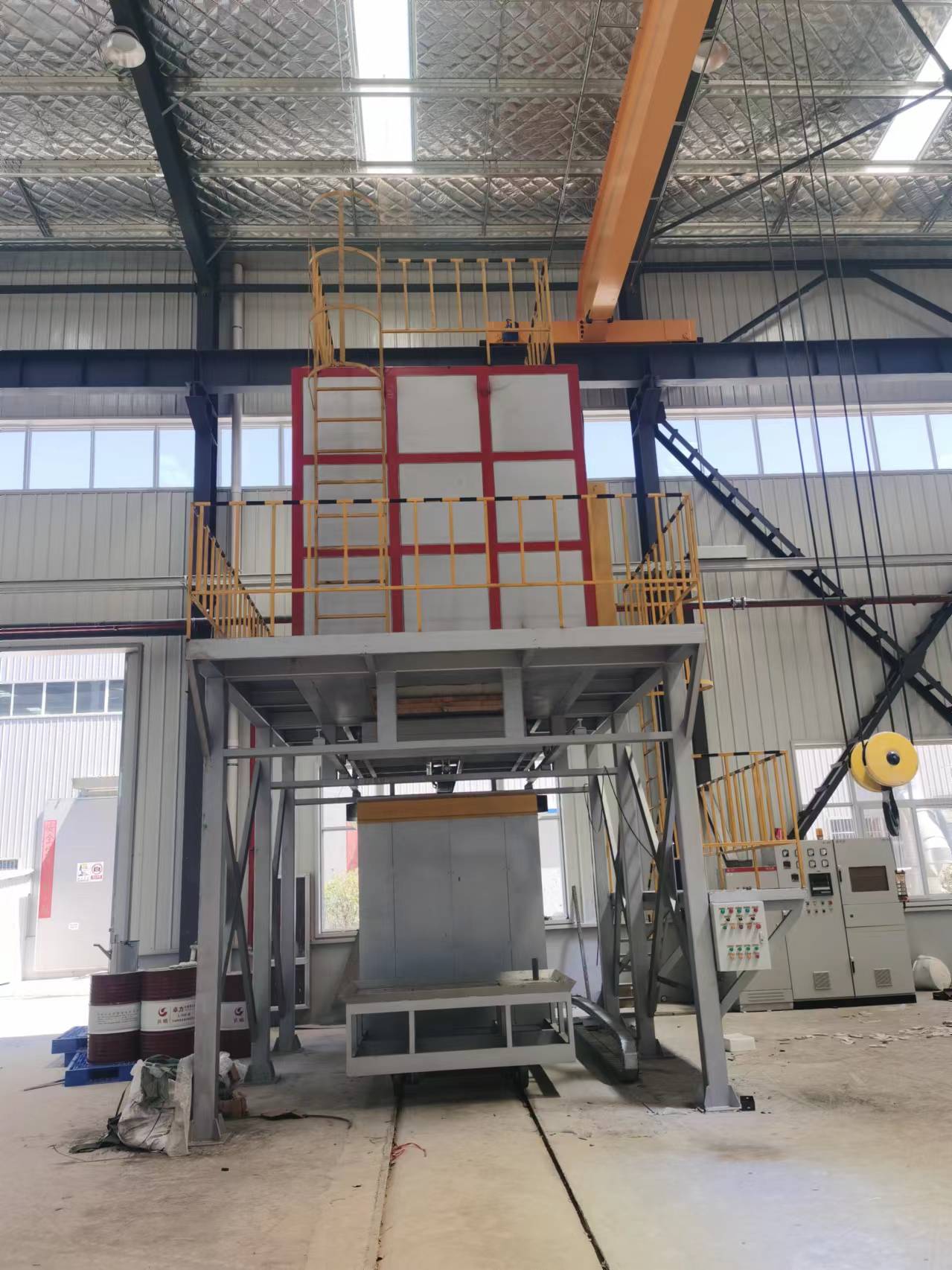

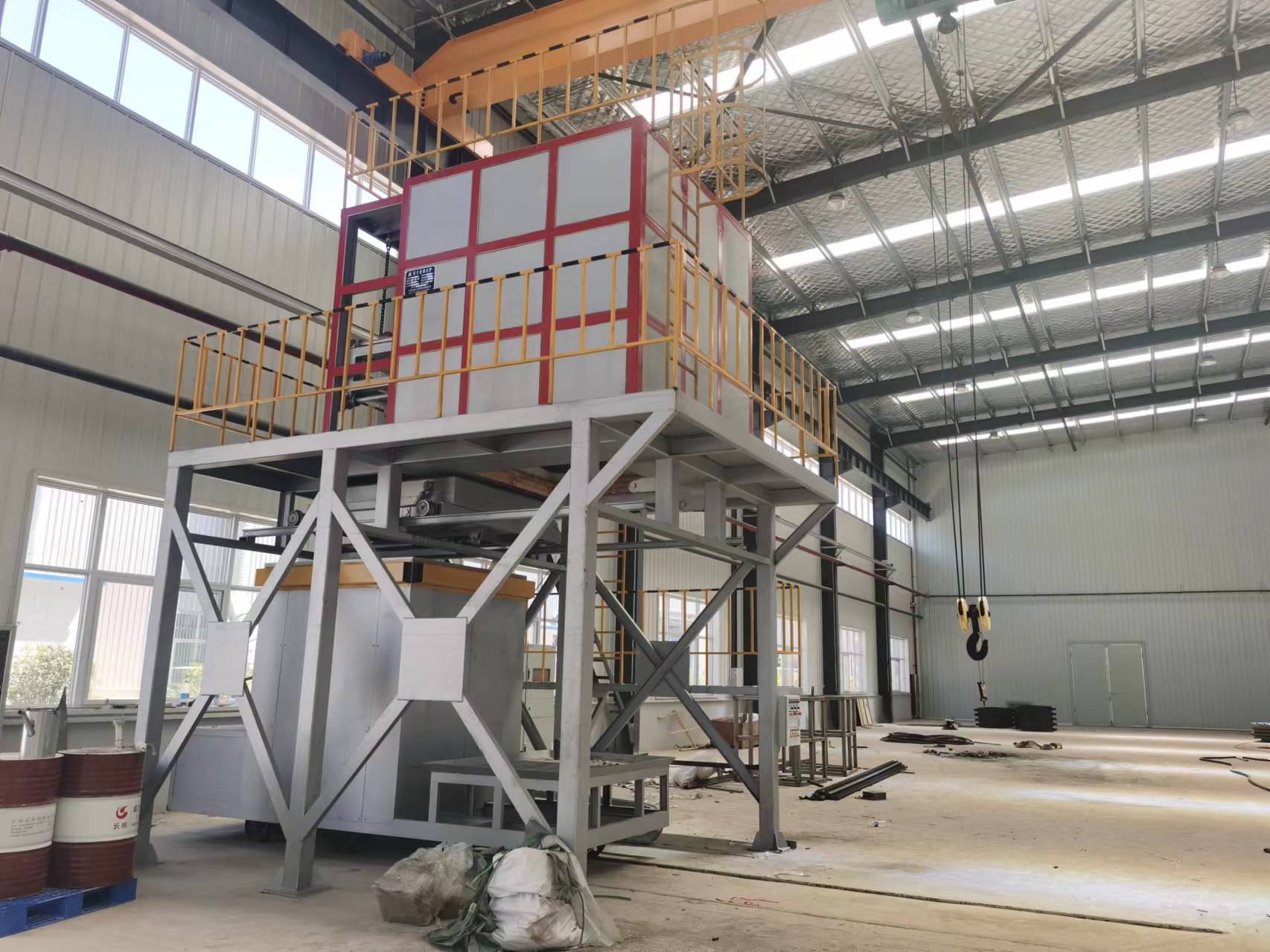

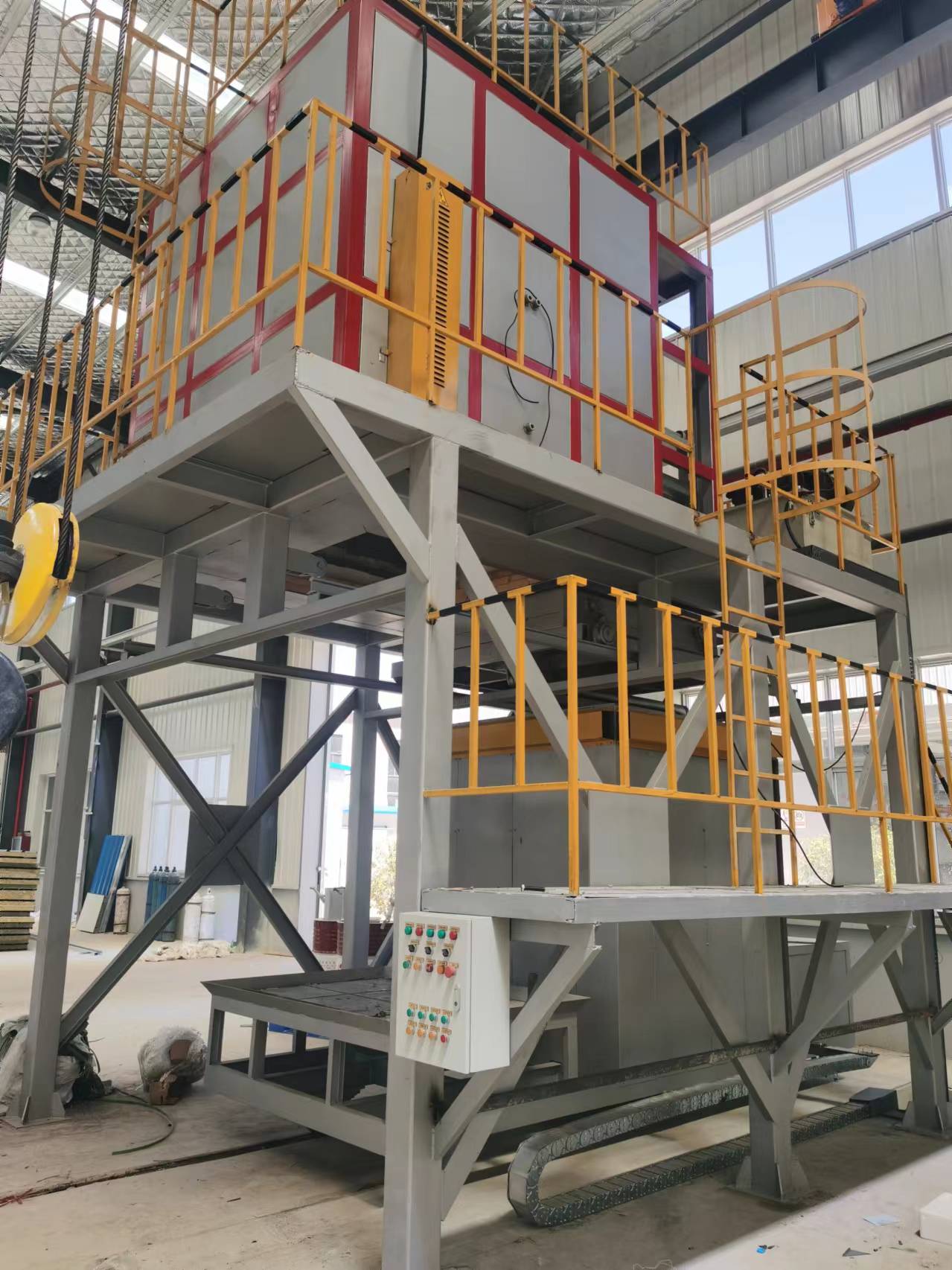

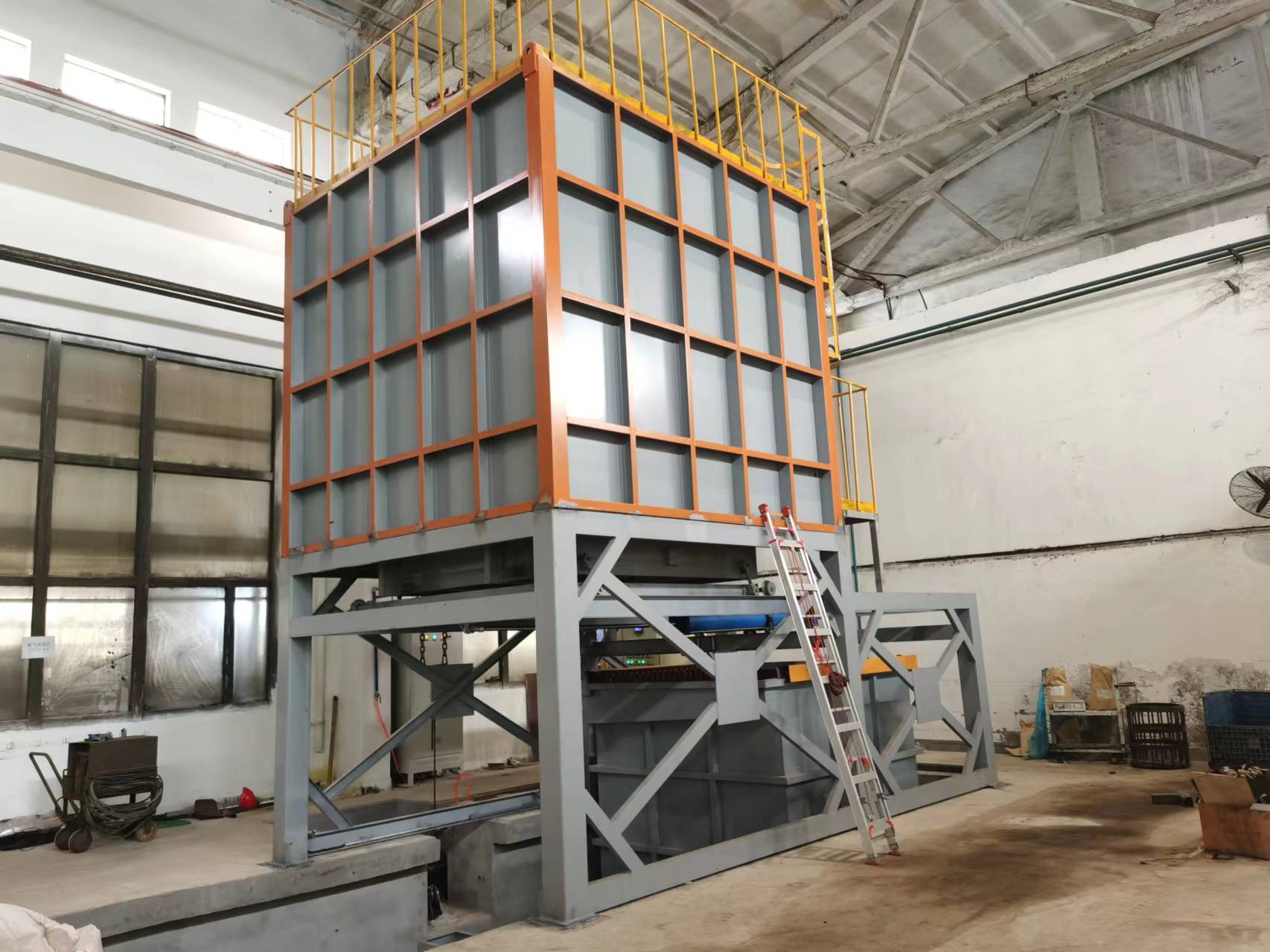

鋁合金固溶時效爐主要用于鋁鑄件、鋁管、鋁棒及各種鋁合金標準件的快速固溶處理。鋁合金固溶淬火爐主要由加熱爐體、立式支架、提升機構、裝料小車、移動式淬火水槽和淬火料架、溫度動作控制等部份組成。恒溫時間結束后，工件的下水轉移速度10秒以內即刻完成。
  1、爐體；是圓筒型，改變了以前方型結構達到風循環無死角，更提高了溫度的均勻性。
  2、爐襯；由兩部份組成，爐體部份采用超輕質節能磚和硅酸鋁纖維板組成的復合型結構。爐頂部份為活動式，采用優質硅酸鋁針刺氈作為保溫材料，該結構設計合理，具有保溫性能好，爐壁溫升低，節能降耗等特點。
  3、循環裝置；使爐內溫度均勻性能夠滿足淬火工藝要求，在爐體的頂部還設置一臺強力離心風扇，離心風扇在
爐內導流系統的作用下能夠有效地將熱氣流循環。升降設置在爐外的起吊卷揚機來完成，當爐門打開后，卷揚機自動快速下降，將滿載工件的料架迅速入水淬火。

  4、爐門的驅動；連桿機構迅速將爐門從滑軌上抬起，壓到爐上并封死。出爐吋爐門從爐口落下，落至滑軌上并回到爐口外側，使工件能夠從爐內迅速入槽淬火。
  5、淬火槽；淬火槽由移動式或固定式?？砂灿靡笾谱鞔慊鸩墼O置驅動機構及槽內設置有加熱系統、淬火介質循環冷卻裝置。
